ГРПШ-03БМ-2У1Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87. Схема на шкафной газорегуляторный пункт ГРПШ-03БМ-2У1 разрабатывается бесплатно нашим конструкторским отделом на основе заявки и пожеланий клиента.





Технические характеристики ГРПШ-03БМ-2У1

Наименование ГРПШ-03БМ-2У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДСК-50БМ
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 270 — 300
Пропускная способность, м³/ч, при входном давлении, Мпа: РДСК-50БМ
При Рвх: 0,4 МПа 450
При Рвх: 0,5 МПа 600
При Рвх: 0,6 МПа 750
При Рвх: 0,7 МПа 800
При Рвх: 0,8 МПа 850
При Рвх: 0,9 МПа 900
При Рвх: 1,0 МПа 1000
При Рвх: 1,1 МПа 1100
При Рвх: 1,2 МПа 1200
Неравноммерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа: 1,2 — 1,5
При понижении входного давления, кПа: 0,3 — 0,5
Клапан предохранительный сбросной ПСК-С
Давление начала срабатывания сбросного клапана, кПа 7 — 400
Температура окружающего воздуха, °С -40...+60
Система обогрева газовое или без отопления
Расход для системы обогрева, м³/ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду 50
Ду 50
Ду 15
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 3
Средний срок службы, лет 30
Назначенный срок службы, лет 40
Масса, кг 300

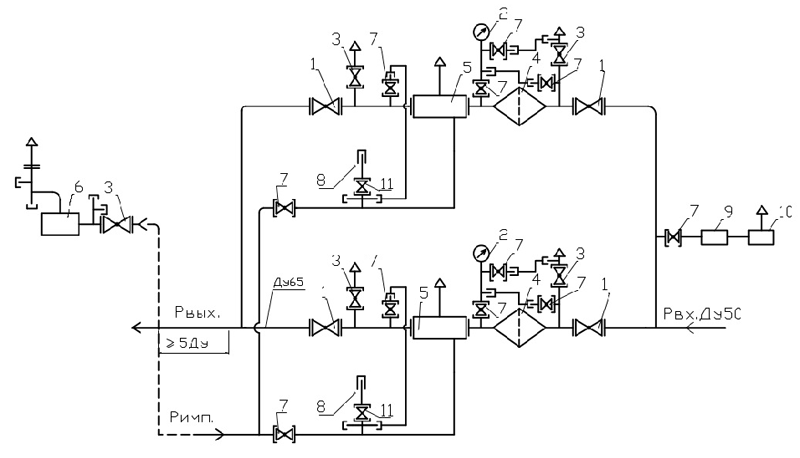

схема ГРПШ-03БМ-2У1

1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12 — запорная арматура; 13 — выходной манометр

* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.


Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 1, поступает в фильтр 4 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 6, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлены манометры 2 предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.

На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.
