угршк-50н-2

УГРШ(К)-50Н-2 выпускается на базе двух регуляторов давления РДК-50Н с низким выходным давлением в горизонтальном или вертикальном исполнении в зависимости от типа подвода газа. Данные установки будут отличаться габаритными размерами. Установка выпускается в двух исполнениях: УГРШ(К)-50/20Н-2 с седлом 20 мм и УГРШ(К)-50/30Н-2 с седлом 30 мм.

Схема к установкам прилагается типовая. Для вашего проекта наши конструктора бесплатно разработают и согласуют с вами газовую и габаритную схему на основе которой на заводе будет произведена установка УГРШ(К)-50Н-2.



Технические характеристики УГРШ(К)-50Н-2

Наименование параметра или размера УГРШ(К)-50Н-2-О УГРШ(К)-50Н-2
Регулируемая среда природный газ ГОСТ 5542 природный газ ГОСТ 5542
Диапазон входных давлений, МПа 0,025 - 1,2 0,025 - 1,2
Диапазон выходных давлений, МПа 0,002 - 0,005 0,002 - 0,005
Стабильность поддержания выходного давления, %, не более ±10 ±10
Диапазон настройки давления клапана-отсекателя, МПа, не уже:
- при повышении выходного давления
- при понижении выходного давления

0,0025 - 0,0075
0,001 - 0,0045

0,0025 - 0,0075
0,001 - 0,0045
Диапазон настройки предохранительного сбросного клапана ПСК-25, МПа 1,15 Рвых 1,15 Рвых
Вид теплоносителя продукты сгорания природного газа -
Тепловая мощность горелки, кВт 1,85+0,185-0,09 -
Расход газа на горелку, м3 от 0,16 до 0,25 -
Время включения горелки, с, не более 90 -
Время отключения горелки при отключении подачи газа, с, не более 90 -
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

50
80

50
80
Габаритные размеры, не более:
- длина
- ширина
- высота

2060
920
2130

1970
920
1830
Масса, кг, не более 800 750



Пропускная способность регулятора РДК-50Н



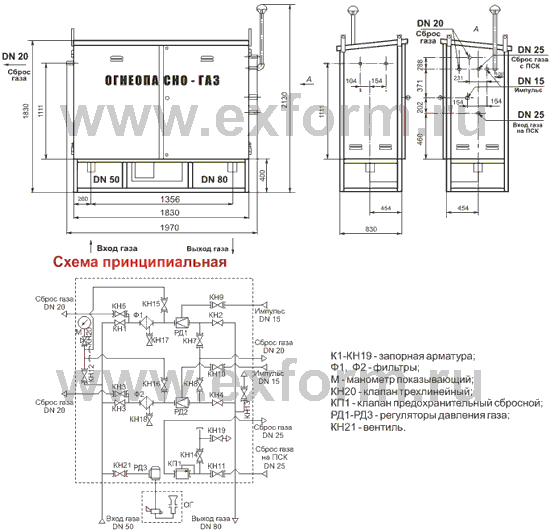

Газорегуляторная установка шкафная УГРШ(К)-50Н-2 с основной и резервной линиями редуцирования (габаритная и газовая схемы)
* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте схемы без согласования с нашими конструкторами.

Установка газорегуляторная шкафная УГРШ(К)-50Н-2 на базе регулятора давления газа РДК-50Н (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1ГОСТ15150.

Установка комплектуется регулятором РДК-50/20Н с седлом 20мм или РДК-50/30Н с седлом 30 мм.

Установка выпускается в двух исполнениях с диапазоном выходных давлений (0,002 - 0,005) МПа с обогревом и без.

Пример записи обозначения при заказе:
«Установка газорегуляторная шкафная УГРШ(К)-50Н-2-О ТУ 4859-012-12213528-04» -установка с обогревом;
«Установка газорегуляторная шкафная УГРШ(К-)-50Н-2 ТУ 4859-012-12213528-04»- установка без обогрева.

Примечание.
В конструкцию установки могут быть внесены изменения, не отражающиеся на ее технических характеристиках и не нарушающие правила промышленной безопасности по ПБ 12-529-03, ГОСТ Р 54983-2012 и СНиП 42-01-2002(СП 62.13330.2011).
