УГРШ-50Н-2 и УГРШ-50В-2 - серийная модель газорегуляторной установки, производимой на базе регулятора РДП-50. Ежегодно на нашем предприятии производится более 500 установок УГРШ-50 рассчитанных на низкое и высокое выходное давление с одной основной и резервной линией редуцирования. Данные установки также комплектуются газовым обогревателем по требованию заказчика.

Газорегуляторная установка УГРШ-50Н-2 и УГРШ-50В-2 на базе двух регуляторов давления газа РДП-50Н и РДП-50В является самой популярной моделью в нашей линейке УГРШ. Высокая точность поддержания выходного давления (в пределах 1-2%) и исключительная надежность - основное качестве данной модели УГРШ. Установка способна работать в системах газоснабжения от сколь угодно малых расходов газа до 6800 м3/ч. и давлением в газопроводе от 0.05 до 1.2 МПа.

Цена на установку рассчитывается индивидуально в зависимости от комплектации.

Технические характеристики УГРШ-50Н-2, УГРШ-50В-2



Наименование параметра или размера УГРШ-50Н-2-О УГРШ-50Н-2 УГРШ-50В-2-О УГРШ-50В-2
Регулируемая среда природный газ ГОСТ 5542 природный газ ГОСТ 5542 природный газ ГОСТ 5542 природный газ ГОСТ 5542
Диапазон входных давлений, МПа 0,05 - 1,2 0,05 - 1,2 0,1 - 1,2 0,1 - 1,2
Диапазон выходных давлений, МПа 0,0015 - 0,06 0,0015 - 0,06 0,06 - 0,6 0,06 - 0,6
Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа
- верхний предел, МПа

0,0003 - 0,003
0,002 - 0,075

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75

0,003 - 0,03
0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа 0,0005 - 0,07 0,0005 - 0,07 0,06 - 0,7 0,06 - 0,7
Стабильность поддержания выходного давления, %, не более ±5 ±5 ±5 ±5
Вид теплоносителя продукты сгорания природного газа - продукты сгорания природного газа -
Тепловая мощность горелки, кВт 1,85+0,185-0,09 - 1,85+0,185-0,09 -
Расход газа на горелку, м3 от 0,16 до 0,25 - от 0,16 до 0,25 -
Время включения горелки, с, не более 90 - 90 -
Время отключения горелки при отключении подачи газа, с, не более 90 - 90 -
Соединение с газопроводом:
- вход, мм
- выход, мм

80
100

80
100

80
100

80
100
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

2160
1250
1600

2160
1250
1390

2160
1250
1600

2160
1250
1390
Масса, кг, не более 610 600 610 600



Пропускная способность регулятора РДП-50



Рвх., МПа 0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2
УГРШ-50Н-2 750 1050 1570 2100 2600 3100 3650 4200 4970 5200 5750 6250 6800
УГРШ-50В-2   1050 1570 2100 2600 3100 3650 4200 4970 5200 5750 6250 6800

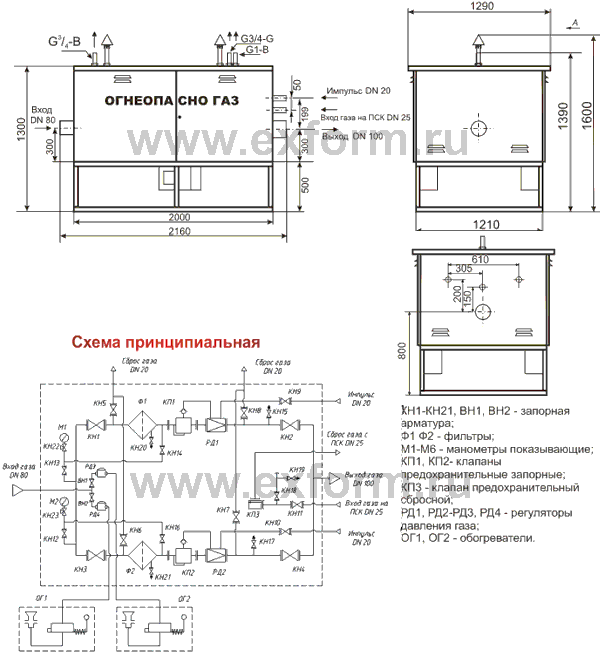

схема УГРШ

* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте схемы без согласования с нашими конструкторами.

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Установка газорегуляторная шкафная УГРШ-50-2 (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.

Установка выпускается в четырех исполнениях:
УГРШ-50Н-2-О с низким выходным давлением, с обогревом;
УГРШ-50Н-2 с низким выходным давлением, без обогрева;
УГРШ-50В-2-О с высоким выходным давлением, с обогревом;
УГРШ-50В-2 с высоким выходным давлением, без обогрева.

Пример записи обозначения при заказе:
«Установка газорегуляторная шкафная УГРШ-50Н-2-О ТУ 4859-012-12213528-04»
«Установка газорегуляторная шкафная УГРШ-50В-2 ТУ 4859-012-12213528-04»

УСТРОЙСТВО И РАБОТА

1. Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование 4. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. Для обогрева установки в холодное время года предназначены два обогревателя (газогорелочные устройства).

2. Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной.

3. Каждая линия редуцирования состоит из:
1) крана КН1 (или КН3) на входе;
2) фильтра Ф1 (или Ф2). Для визуального наблюдения за давлением газа и перепада давления на фильтре, предусмотрены манометры М1 (М2) с кранами КН13, КН14, (или КН12, КН16) и клапаном КН22 (или КН23). Кран КН20 (или КН21) установленный на фильтре служит для слива конденсата;
3) клапана предохранительного запорного КП1 (или КП2), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;

ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ

1 Размещение и монтаж установки должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529-03, ГОСТ Р 54983-2012, СНиП 42-01-2002(СП 62.13330.2011) в следующей последовательности:
1) установить установку на бетонном основании;
2) установить регулятор давления газа РДГБ-6 в комплекте с тройником;
3) установить сильфонные газовые подводки;
4) установить сбросные трубопроводы;
5) произвести присоединение к газопроводу;
6) открыв крышку САБК-АТ, осторожно вынуть термодатчик и прикрепить его с помощью хомута к дымоходу. Крышку закрыть так, чтобы она не задевала капилляр термодатчика.

Диаметр газопровода за установкой определяется проектной организацией исходя из "Расчета диаметра газопровода и допустимых потерь давления" свода правил СП 42-101-2003.

2. После монтажа обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529-03.

3. Пуск в работу установки в соответствии с рисунком 2 производить в следующей последовательности:
1) подать к входному патрубку установки давление, проверить давление по манометру М1, открыв кран КН13 и клапан КН22. Открыть кран КН1 основной линии редуцирования. Взвести клапан предохранительный запорный КП1;
2) открыть кран КН11 перед клапаном предохранительным сбросным КПЗ, кран КН9 на импульсном трубопроводе, кран КН2 на выходе. Произвести предварительную настройку регулятора на нулевом расходе газа (тупике). За значением давления следить по манометру, открыв кран КН15. Затем открыть задвижку за переделами шкафа, обеспечив расход газа. Произвести корректировку выходного давления регулировочным винтом на пилоте регулятора РД1.

При запуске резервной линии редуцирования соблюдать ту же последовательность.

Настройку предохранительного сбросного клапана производить с использованием автономного источника давления.

Для настройки предохранительного запорного клапана основной линии редуцирования необходимо переключиться на резервную линию. Подать давление от автономного источника на клапан основной линии и произвести настройку согласно руководству по эксплуатации на клапан.

При температуре окружающего воздуха ниже +5 С включить обогреватели (ГГУ) ОГ1и ОГ2 согласно руководству по эксплуатации на газогорелочное устройство.
