пгб-50ПГБ-50Н-2 изготавливается на нашем предприятии с двумя регуляторами давления газа РДП-50Н и предназначен для газоснабжения потребителей с расходом газа до 6800 м3/ч.

Данная модель имеет очень высокую стабильность поддержания выходного давления, с погрешностью 1-2%, независимо от изменений входного давления.

 Цена на изделие предоставляется по официальному запросу в нашу компанию. Заявки принимаются в онлайн режиме, по электронной почте и контактным телефонам.



Технические характеристики ПГБ-50Н-2, ПГБ-50В-2


Наименование параметра


ПГБ-50Н-2


ПГБ-50В-2

Тип регулятора давления газа

РДП-50Н

РДП-50В

Регулируемая среда

Природный газ ГОСТ 5542-87

Природный газ ГОСТ 5542-87

Температура окружающего воздуха,оС

-40…+45

-40…+45

Давление газа на входе, Рвх, МПа

до 1,2

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

1,5-60

60-600

Диапазон настройки давления срабатывания отключающего устройства, кПа





при понижении Рвых

0,3 - 30 кПа

30-300 кПа

при повышении Рвых

2-75 кПа

300-750 кПа

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:

РДП-50Н

РДП-50В

0,05МПа

700

-

0,1МПа

950

950

0,2МПа

1450

1450

0,3 МПа

1900

1900

0,4МПа

2400

2400

0,5МПа

2800

2800

0,6 МПа

3300

3300

0,7МПа

3850

3850

0,8МПа

4550

4550

0,9 МПа

4800

4800

1,0МПа

5300

5300

1,1МПа

5700

5700

1,2 МПа

6200

6200

Давления срабатывания сбросного клапана, кПа

0,5-70 кПа

60-700

Тепловая мощность, кВт, обогревателя газогорелочного при давлении газа на входе:





2,0 кПа

0,5

0,5

3,6 кПа

0,7

0,7

Соединение

Фланцевое

Фланцевое

Условный проход,Ду





на входе

50

50

на выходе

65

65

импульса

25

25

Масса, кг (не более) с АГУ

3500

3500

Масса, кг (не более) с АОГВ

4000

4000

Схемы ПГБ-50Н-2, ПГБ-50В-2

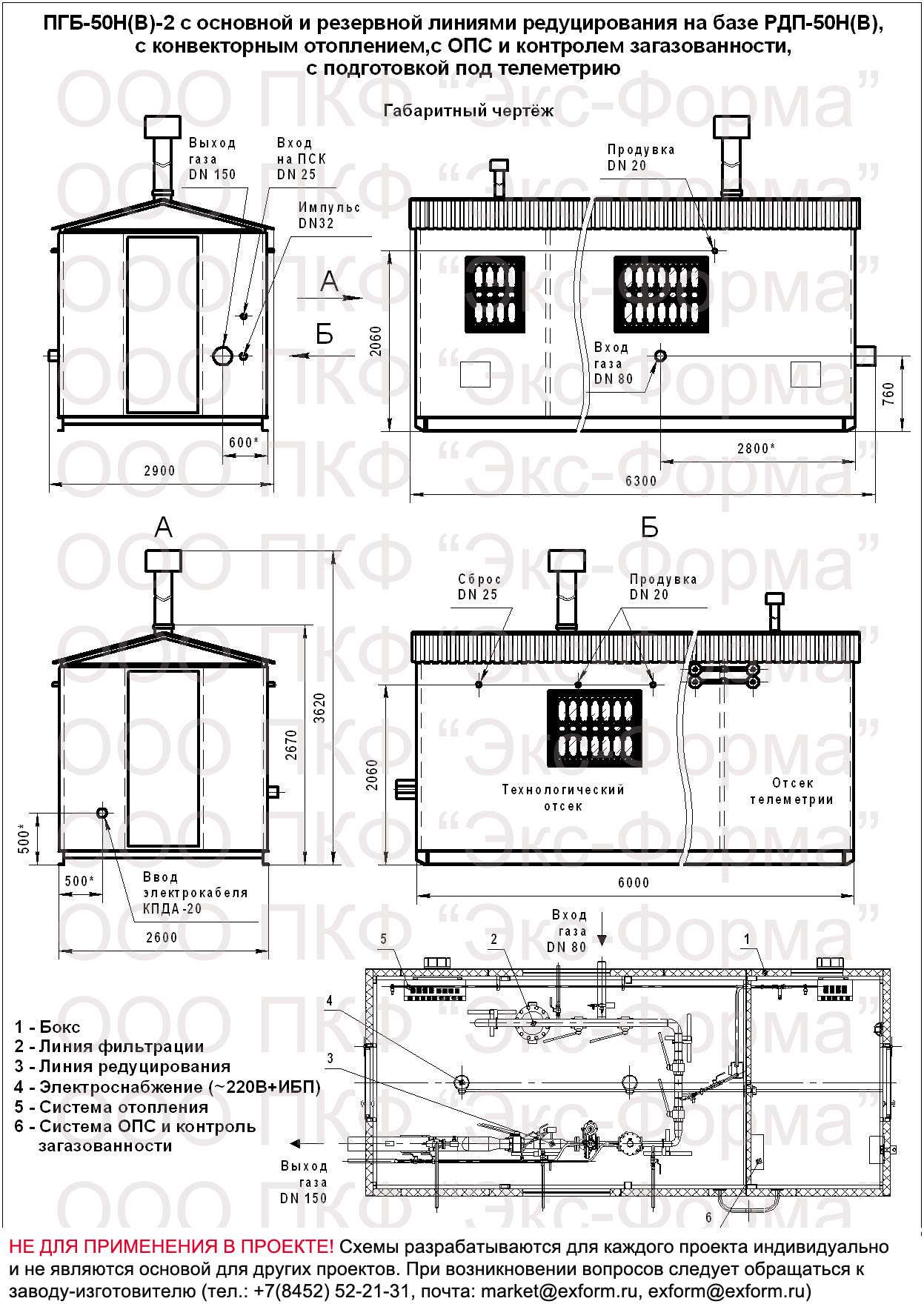

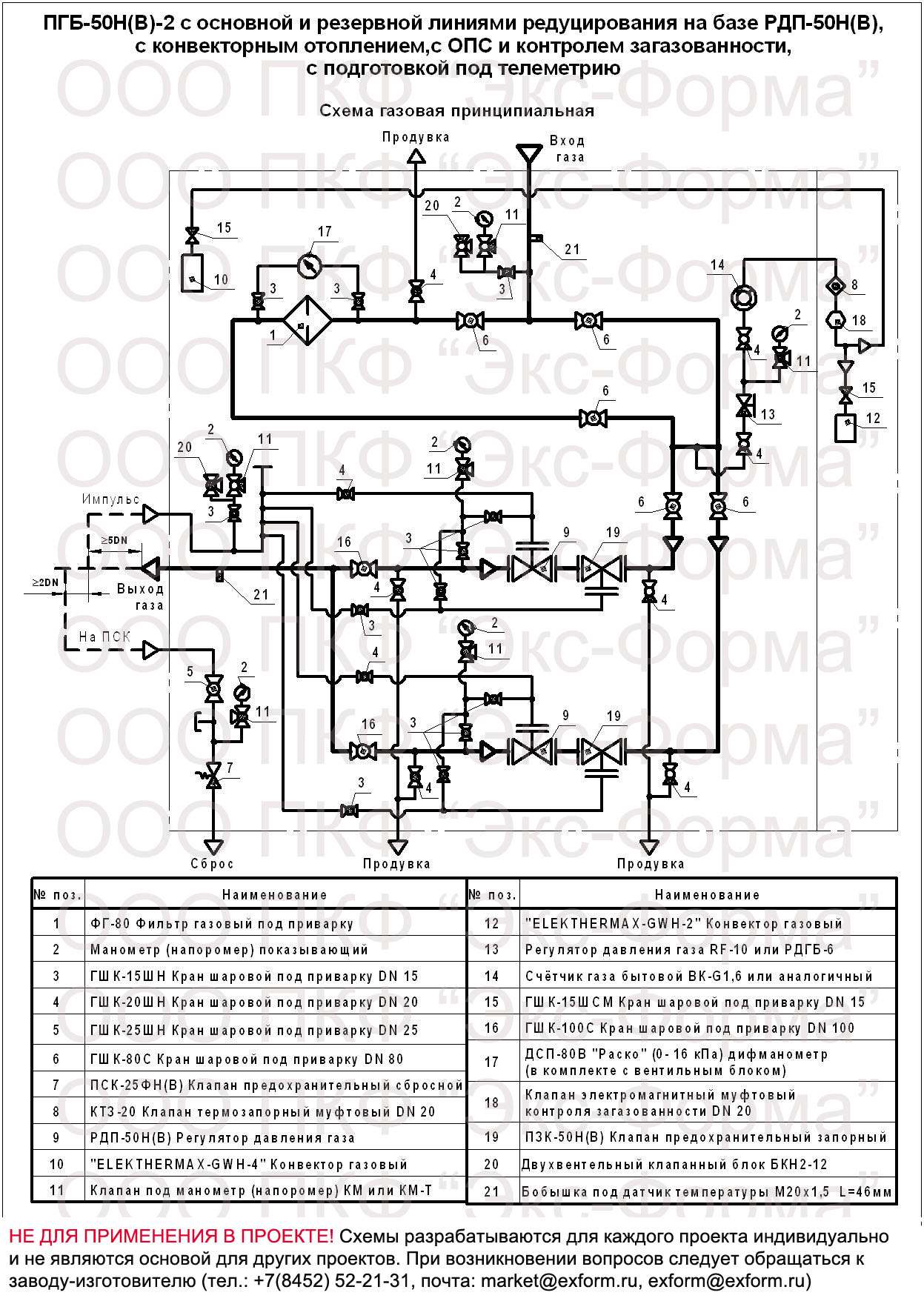

схема газовая ПГБ-50Н-2, ПГБ-50В-2 с АОГВ габаритная схема ПГБ-50Н-2, ПГБ-50В-2  с АОГВ схема газовая ПГБ-50Н-2, ПГБ-50В-2 с конвекторным отоплением габаритная схема ПГБ-50Н-2, ПГБ-50В-2 с конвекторным отоплением

Пункты газорегуляторные блочные ПГБ-50-2 с двумя линиями редуцирования газа предназначены для:

- редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;

- автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;

- очистки газа от механических примесей;

- учета расхода газа (если требуется по тех. заданию).

Конструктивно ПГБ на базе регуляторов давления газа РДП-50 выполнены в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.

Оборудование, предназначенное для редуцирования газа, включает в себя краны шаровые ГШК, фильтры газа ФГ, клапаны предохранительные запорные ПЗК, регуляторы давления газа РДП, клапаны сбросные ПСК, а также узлы учета расхода газа, системы отопления и пожаротушения, и прочее оборудование, необходимость монтажа которого указана в технических требованиях на изделие. Установка дополнительного оборудования может влиять на конечную цену изделия.

Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ПГБ. Схемы, представленные на сайте носят исключительно ознакомительный характер. Просьба не использовать схемы на сайте в Ваших проектах.
