СБРОСНЫЕ КЛАПАНЫ ПСК-25



сбросные клапаны пскПредохранительные сбросные клапаны ПСК 25 являются приборами мембранного типа и предназначены для сброса газа в атмосферу при повышении давления (в сети или резервуаре) сверх допустимого предела и устанавливаются на газопроводах и газорегуляторных станциях низкого, среднего и высокого давления.



Присоединение к трубопроводу – муфтовое (ГОСТ 6357) или фланцевое.

Клапаны ПСК с условным проходом DN 25
производятся нескольких видов:
- сбросные клапаны низкого давления срабатывания – ПСК-25-П-Н;
- сбросные клапаны высокого давления срабатывания – ПСК-25-П-В.


Сбросные клапаны ПСК 25 - технические характеристики:


Наименование Условный проход Предел регулирования, кПа Пропускная способность
ПСК-25-П-Н 25 мм 2,0-0,1 - 75,0+7,5 не менее 120 м3
ПСК-25-П-В 25 мм 60,0-6,0 - 750,0+75,0 не менее 1000 м3

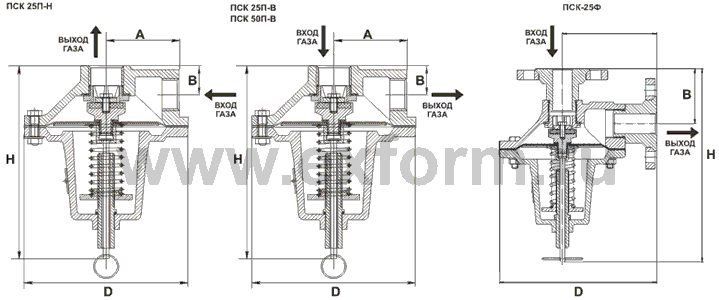

Сбросные клапаны ПСК (чертеж)
Сбросные клапаны ПСК (чертеж)

Сбросные клапаны ПСК 25 - технические параметры:


Параметр ПСК-25 ПСК-25Ф
Условный проход, DN, мм 25 (1'') 25 (1'')
Диапазон настройки клапана от 2 до 750 кПа от 2 до 750 кПа
Материал корпуса алюминий АК 7ч алюминий АК 7ч
Рабочая среда природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Температура окружающей среды от -40оС до +45оС от -40оС до +45оС
Габаритные размеры, не более:
- D, мм
- H, мм
- A, мм
- В, мм

160
210
80
30

200
250
120
70
Масса изделия, не более 2,34 кг 4,85 кг


СБРОСНЫЕ КЛАПАНЫ ПСК-50



пск-50Клапаны сбросные предохранительные ПСК 50 являются приборами мембранного типа и предназначены для сброса газа в атмосферу при повышении давления (в сети или резервуаре) сверх допустимого предела и устанавливаются на газопроводах и газорегуляторных станциях низкого, среднего и высокого давления. Присоединение к трубопроводу – муфтовое (ГОСТ 6357) или фланцевое.

Клапаны ПСК с условным проходом DN 50 производятся нескольких видов:
- клапаны сбросные низкого давления срабатывания – ПСК-50П-Н/20;
- клапаны сбросные среднего давления срабатывания – ПСК-50-П-С/50;
- клапаны сбросные среднего давления срабатывания – ПСК-50-П-С/125;
- клапаны сбросные высокого давления срабатывания – ПСК-50-П-В/1000.

Клапаны сбросные ПСК 50 - технические характеристики:

Наименование Условный проход Предел регулирования, кПа Пропускная способность
ПСК-50П-Н/20 50 мм 2,0-0,1 - 20,0+2,0 не менее 200 м3
ПСК-50П-С/50 50 мм 20,0-2,0 - 50,0+5,0 не менее 440 м3
ПСК-50П-С/125 50 мм 50,0-5,0 - 125,0+12,5 не менее 1100 м3
ПСК-50П-В/1000 50 мм 125,0-12,5 - 1000,0+100 не менее 5600 м3




Клапаны сбросные ПСК (чертеж)
Клапаны сбросные ПСК (чертеж)




Клапаны сбросные ПСК 50 - технические параметры:

Параметр ПСК-50 (муфтовые) ПСК-50Ф (фланцевые)
Условный проход, DN, мм 50 (2'') 50 (2'')
Диапазон настройки клапана от 2 до 1000 кПа от 2 до 1000 кПа
Материал корпуса алюминий АК 7ч алюминий АК 7ч
Рабочая среда природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Температура окружающей среды от -40оС до +45оС от -40оС до +45оС
Габаритные размеры, не более:
- D, мм
- Н, мм
- А, мм
- В, мм

220
240
88
43

260
300
149
104
Масса изделия, не более 4,25 кг 10,04 кг

УСТРОЙСТВО КЛАПАНА

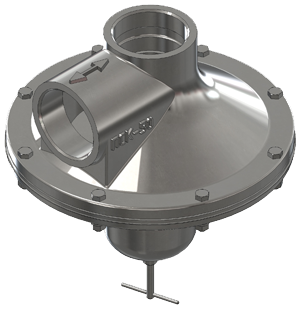

Внешний вид клапанов типа ПСК приведен на рисунке.

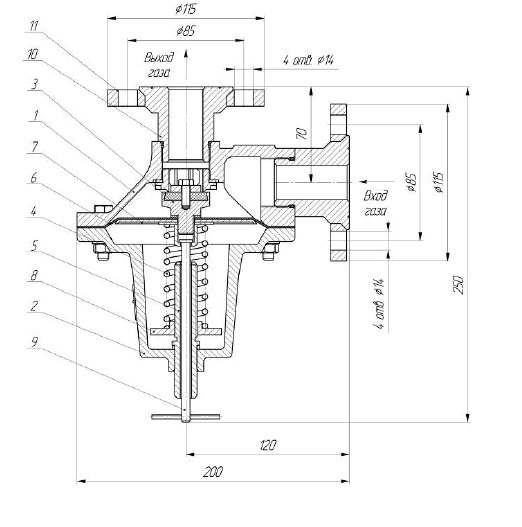

Корпус клапанов выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической 1 дюйм - исполнение ПСК-25П, 2 дюйма – исполнение ПСК-50П или с метрической резьбой М36х1,5 – исполнение ПСК-25ПФ и М56х2 - исполнение ПСК-50ПФ. Седло перекрывается клапаном поз. 3 с резиновым уплотнением. Клапан собран с мембранной поз. 6, которая жестко закреплена между клапаном и тарелкой поз. 7. В свою очередь мембрана закреплена между корпусом поз. 1 и крышкой поз. 2.

Пружина поз. 4 зажата между тарелкой мембраны и упором поз. 8. Путем вращения регулировочного винта поз. 5 перемещается упор поз. 8, изменяя, таким образом, усилия пружины, которая определяет настройку клапана на давление в заданных пределах.

Для проверки работоспособности клапан снабжен механизмом принудительного открытия, который приводится в действие тягой поз. 9.

схема пск-25 и пск-50

ПРИНЦИП РАБОТЫ КЛАПАНА

Газ от сети через входное отверстие корпуса входит в полость клапана.

При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной, и клапан герметично закрыт.

Когда давление газа в сети (также и в полости клапана) превысит предел настройки, мембрана, преодолевая усилия пружины, опустится вместе с клапаном, открывая при этом выход газа в атмосферу через сбросной патрубок.

Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под действием пружины клапан закроется.

Для проверки работоспособности клапана следует потянуть за тягу механизма принудительного открытия. При этом клапан открывается. Операцию повторить 3 – 4 раза.

ЦЕНА, СРОКИ ИЗГОТОВЛЕНИЯ, УСЛОВИЯ ДОСТАВКИ

Цена на клапаны ПСК-25 и ПСК-50 предоставляется по официальному запросу в нашу компанию. Срок изготовления сбросных клапанов не превышает 20 дней. Доставка осуществляется во все районы РФ, а также на территорию стран СНГ любыми видами транспорта.

Гарантийный срок эксплуатации – 12 месяцев с даты ввода изделия в эксплуатацию, но не более 18 месяцев с даты изготовления.

Назначенный срок службы Клапана – 30 лет.
